鋼制美標閘閥設計規范
設計制造標準：API 600
結構長度標準：ASME B
16.10
連接法蘭標準：ASME B
16.5
壓力溫度等級：ASME B
16.34
試驗檢驗標準：API 698

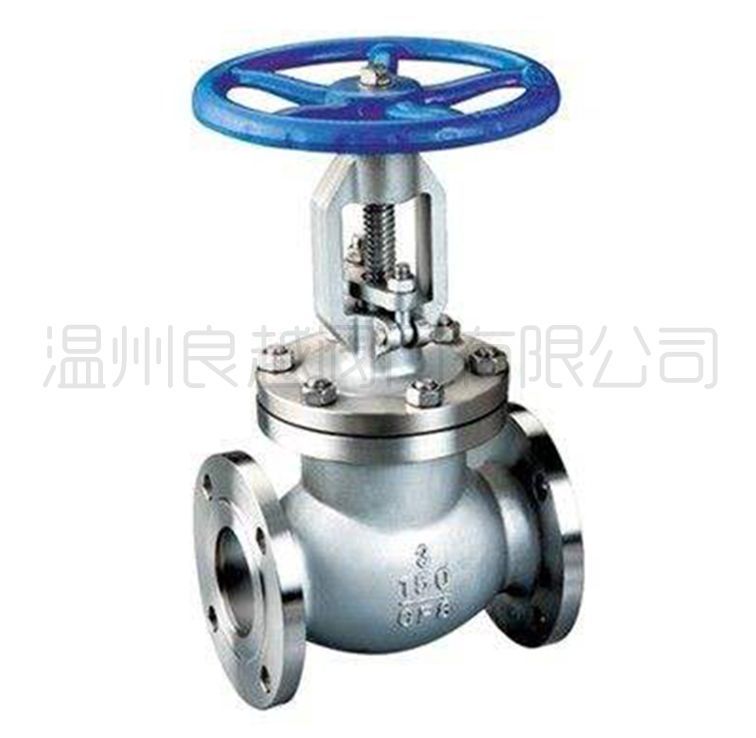

美標不銹鋼截止閥
鋼制美標閘閥材料與工況介紹
|
NO. |
零件名稱 |
Qty. |
材料 |
NO. |
零件名稱 |
Qty. |
材料 |
|
1 |
閥體 |
1 |
WCB |
13 |
壓母 |
1 |
1035 |
|
2 |
閥座 |
2 |
A105+HF |
14 |
手輪 |
1 |
60-40-189 |
|
3 |
閘板 |
1 |
WCB+F6 |
15 |
鎖母 |
1 |
A29 1035 |
|
4 |
閥桿 |
1 |
A182 F6 |
16 |
油杯 |
1 |
A570 Gr.A |
|
5 |
墊片 |
1 |
08F不銹鋼+柔性石墨 |
17 |
螺栓 |
2 |
A193 B7 |
|
6 |
閥蓋 |
1 |
WCB |
18 |
螺母 |
2 |
A194 2H |
|
7 |
密封座 |
1 |
A276 410 |
19 |
銷軸 |
2 |
A29 1035 |
|
8 |
填料 |
1 |
柔性石墨+不銹鋼 |
20 |
開口銷 |
2 |
A570 Gr.A |
|
9 |
填料 |
4-5 |
21 |
螺柱 |
A193 B7 |
||
|
11 |
壓套 |
1 |
A276 410 |
22 |
螺母 |
A194 2H |
|
|
12 |
壓板 |
1 |
WCB |
23 |
鉚釘 |
2 |
304 |
|
13 |
閥母 |
1 |
D-2 |
24 |
銘牌 |
1 |
304 |
