產品詳情

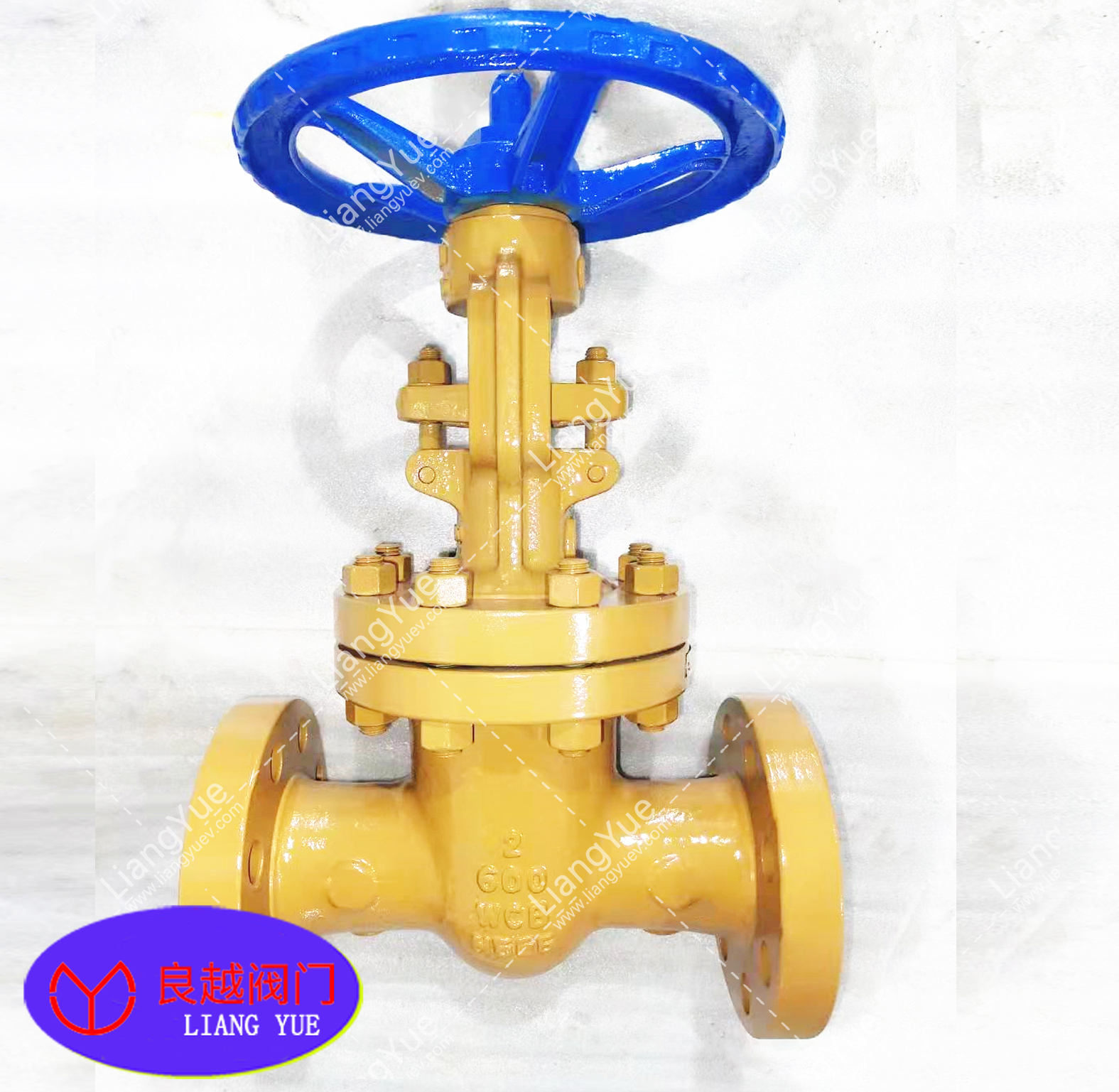

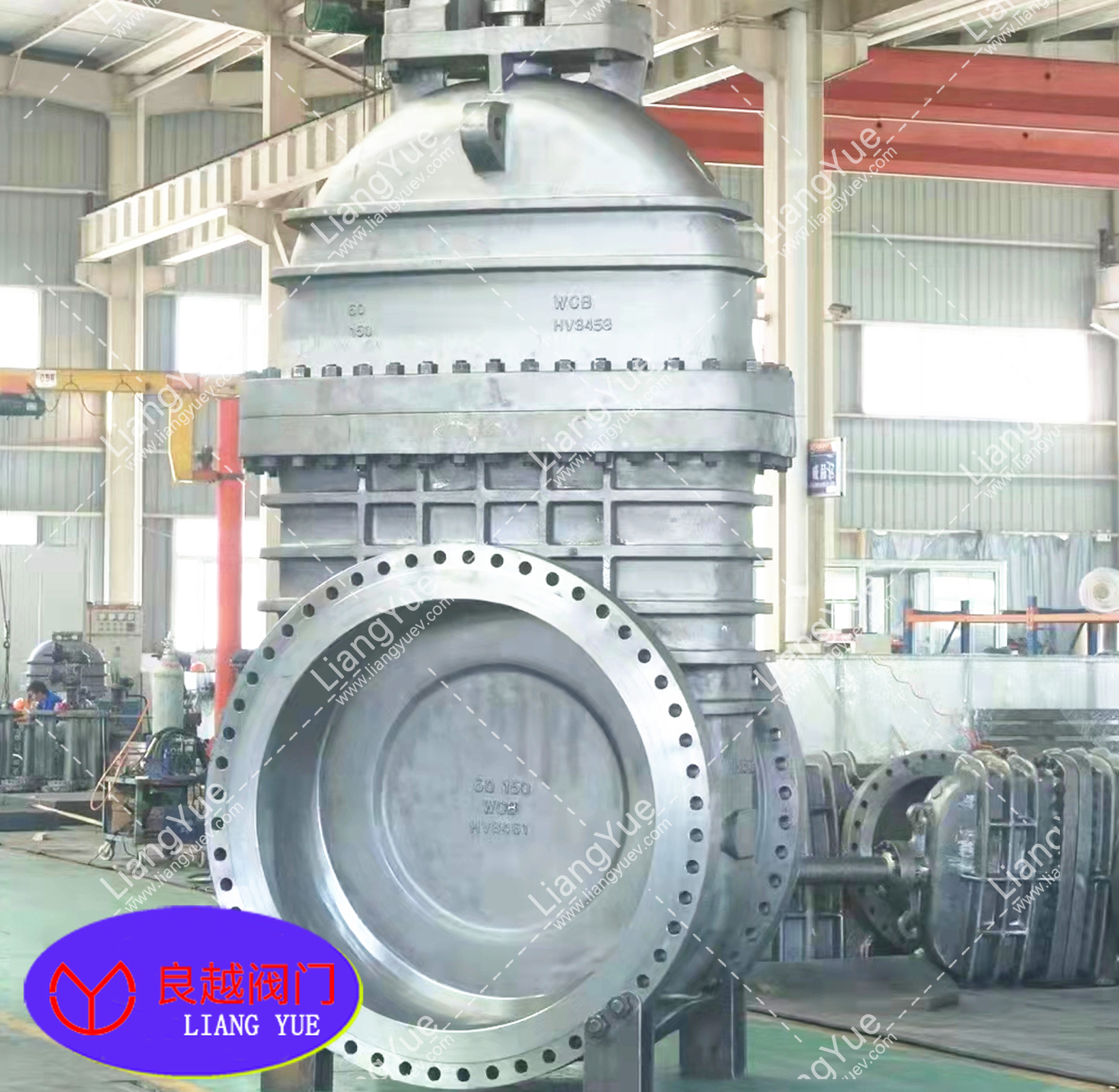

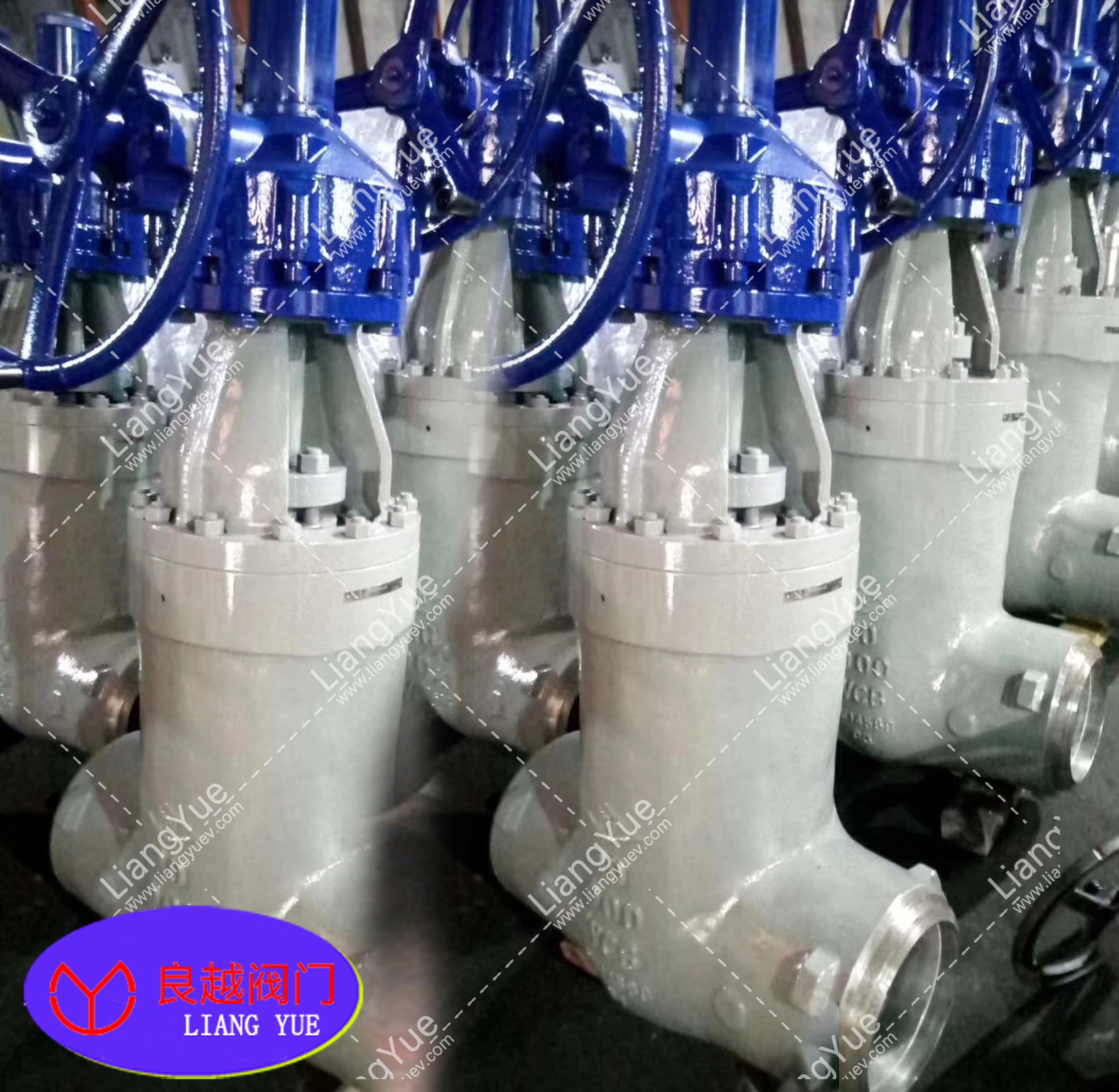

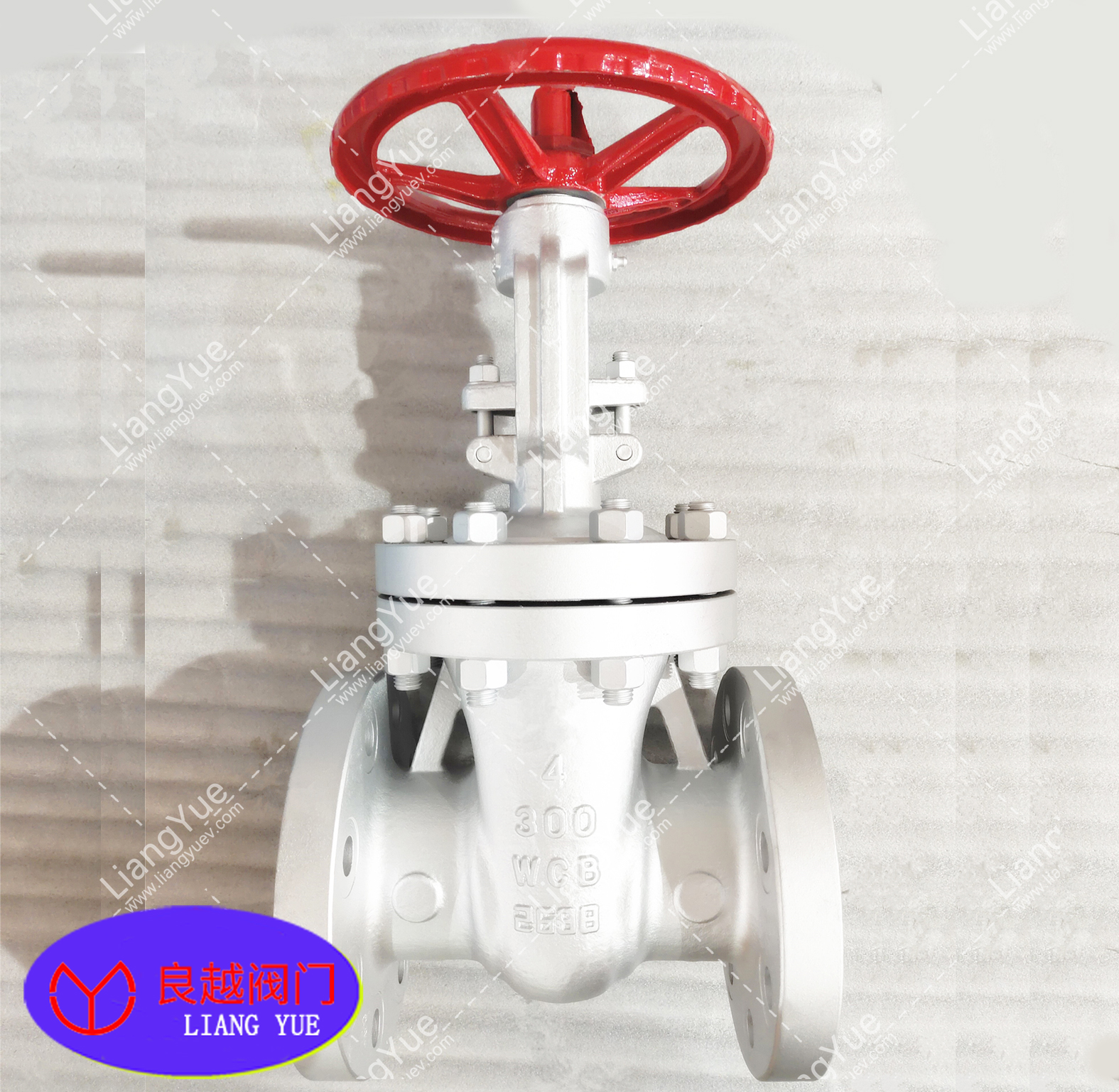

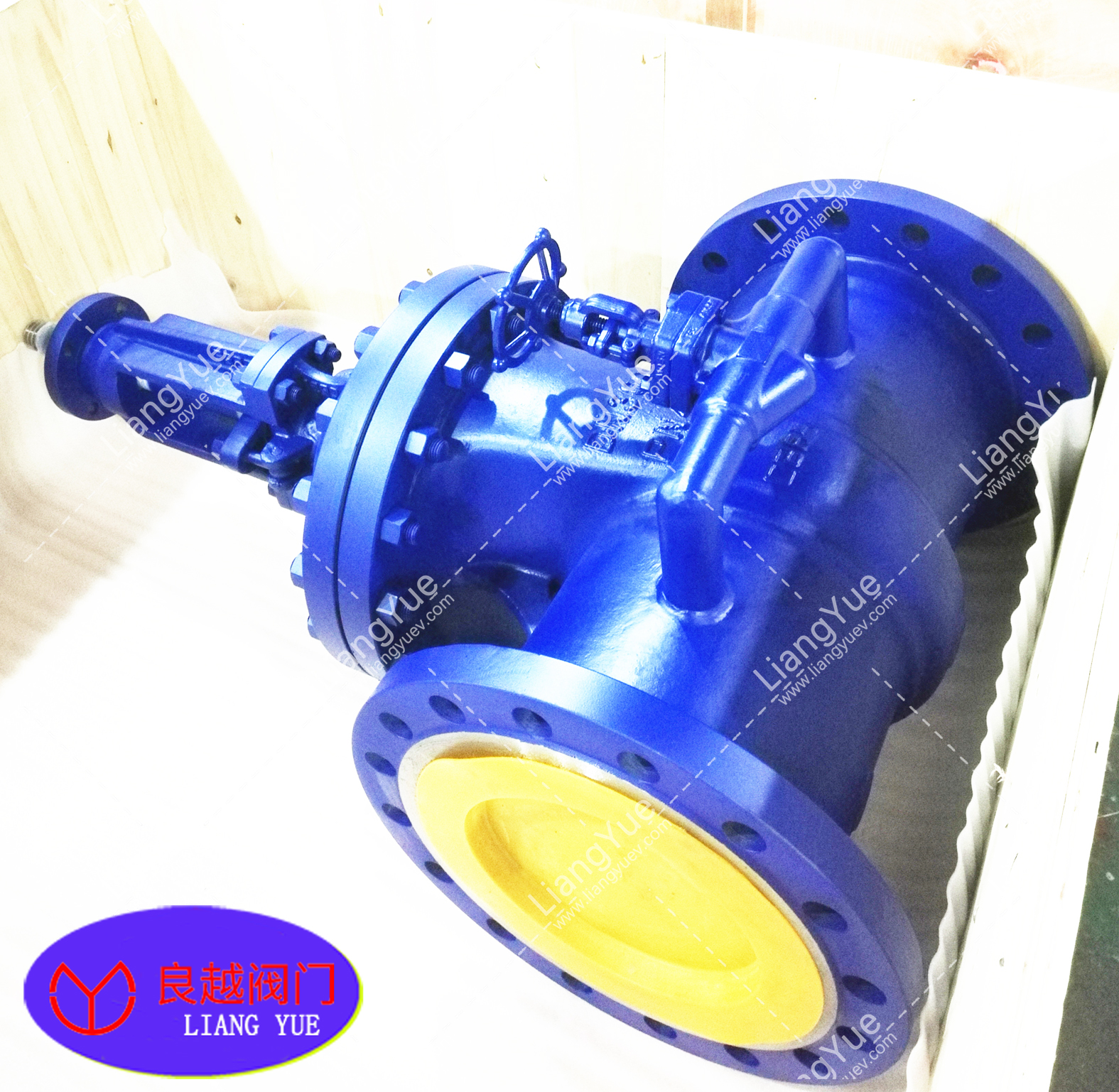

美標閘閥

1.描述:
閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。閘板有兩個密封面，最常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為5o。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥(亦叫明桿閘閥）。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本�運動，也就是將操作轉矩變?yōu)椴僮魍屏ΑＳ械拈y門，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

2優點：
1．流體阻力小，密封面受介質的沖刷和侵蝕小。
2．開閉較省力。
3．介質流向不受限制，不擾流、不降低壓力。
4．形體簡單，結構長度短，制造工藝性好，適用范圍廣。

3.技術標準:

設計標準:ASME B16.34. API 600 API 6D,

連接端: RF FF RTJ 法蘭, BW對焊等

法蘭標準:ASME B16.5 ASME B16.47.

檢驗標準:API 598

壓力范圍:CLASS125, CLASS150 ,CLASS300, CLASS600, CLASS900, CLASS1500,

材料:ASTM A216 WCB WCC, ASTM A217,WC1 WC6 WC9 C12 C12A C5,ASTM A351 CF8 CF3 CF8M CF3M ,ASTM A352 LCB LCC.C95800 等

4.常用型號: Z540H Z540Y Z560H Z56Y Z40H Z40Y

5.關鍵詞:不銹鋼閘閥,化工用閘閥,齒輪操作閘閥,美標閘閥,雙閥瓣閘閥,導向節流閘閥,大口徑閘閥,化工閘閥.特殊材料閘閥,哈C閘閥, 不銹鋼閘閥,高性能閘閥, 真空閘閥,美標不銹鋼閘閥,外貿質量閘閥,出口質量閘閥,電站用閘閥,自密封閘閥,傘齒輪閘閥,正齒輪閘閥,
